Как конструкция магнитного полюса влияет на производительность патронов с постоянными магнитами

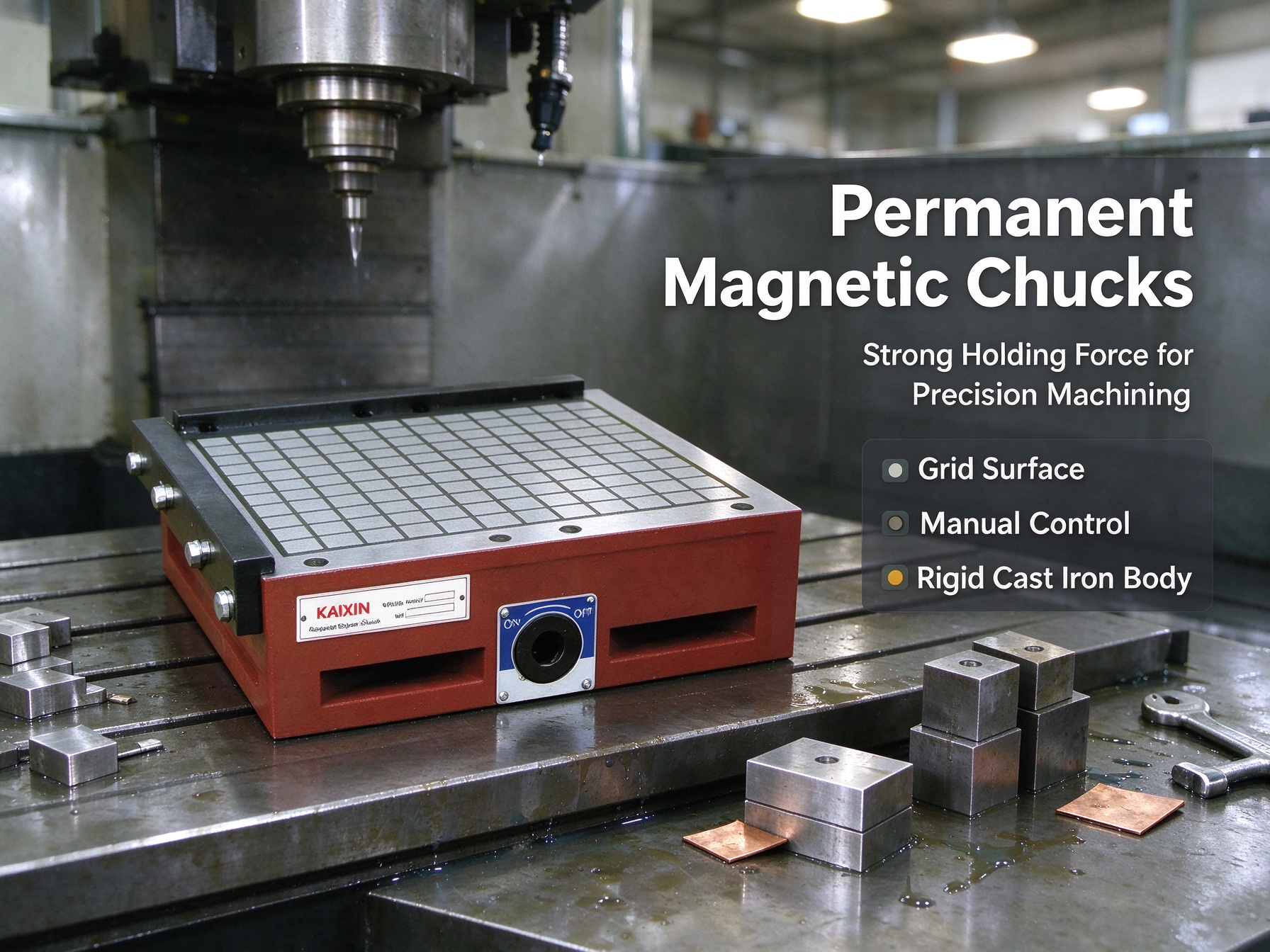

Патроны с постоянными магнитами широко используются для удержания заготовок из черных металлов во время шлифования, фрезерования, точения, электроэрозионной обработки и других работ по механической обработке. Они обеспечивают безопасный способ позиционирования стальных и железных деталей без установки механических зажимов в зоне резки.

Когда покупатели сравнивают магнитные патроны, они часто обращают внимание на удерживающую силу, размеры патрона или максимальную магнитную емкость. Эти цифры имеют значение, но они не рассказывают всей истории. Конструкция магнитного полюса внутри патрона также напрямую влияет на удержание заготовки.

Шаг полюсов, ширина полюсов, форма полюсов, расположение магнитной цепи и способ распределения магнитной силы по поверхности — все это влияет на фактическую производительность. Например, в патроне, изготовленном для тонкого листового материала, может использоваться совсем другое расположение полюсов, чем в патроне, предназначенном для тяжелого фрезерования.

Для производителей станков, дистрибьюторов и промышленных покупателей понимание этих деталей значительно облегчает выбор продукции. Это также помогает избежать покупки патрона, который на бумаге выглядит подходящим, но на станке ведет себя не так, как ожидалось.

Что такое конструкция магнитного полюса в патроне с постоянным магнитом?

Магнитные полюса — это области на поверхности патрона, где магнитный поток достигает заготовки. Обычно они имеют чередующиеся северный и южный полюса, чтобы магнитное поле могло проходить через заготовку и замыкать свой круг.

Расстояние между соседними полюсами обычно называют шагом полюсов. Ширина полюса и немагнитные пространства между полюсами также являются частью конструкции.

Проще говоря, эти размеры определяют, как магнитное поле распространяется по поверхности патрона. Измените компоновку, изменится и способ взаимодействия патрона с заготовкой.

Базовый патрон с постоянным магнитом может содержать:

• Постоянные магниты
• Магнитные полюсные наконечники
• Немагнитные сепараторы
• Стальные пластины или магнитные проводники
• Рабочий механизм
• Корпус патрона

Эти части не работают независимо. Вместе они образуют магнитную цепь, поэтому изменение одной части конструкции полюса может повлиять на поведение всего патрона.

Почему шаг полюсов важен для эффективности магнитного удержания

Шаг полюсов является одной из основных конструктивных переменных магнитного патрона.

Меньший шаг полюсов означает, что магнитные полюса расположены ближе друг к другу. Это может быть полезно для тонких или относительно небольших заготовок, поскольку магнитное поле может взаимодействовать с большим количеством доступного материала.

Больший шаг полюсов создает другую картину магнитного поля и может быть полезен для более толстых заготовок, где более важное значение имеет более глубокое проникновение магнитного поля.

Тем не менее, меньше не означает автоматически сильнее. Это распространенное предположение, но все не так просто.

Фактическая эффективность удержания зависит от толщины заготовки, материала, проницаемости, состояния поверхности и того, какая часть заготовки фактически контактирует с патроном.

Эти точки полезны для сравнения, но фактические магнитные характеристики все равно необходимо проверять с помощью конкретного патрона и заготовки.

Как шаг полюсов влияет на тонкие детали

Тонкие стальные детали сложнее удерживать, чем толстые блоки.

Если патрон рассчитан на гораздо более толстую заготовку, часть магнитного поля может не эффективно взаимодействовать с тонким листом. Более близкое расположение полюсов может распространить магнитное влияние на фактически доступный материал.

Это может быть полезно для поверхностного шлифования тонких стальных пластин, прецизионных деталей и листовых деталей.

Есть еще одна проблема тонких заготовок: деформация. Тонкая деталь может перемещаться или изгибаться под действием механической обработки. Подходящее расположение вешек может распределить удерживающую силу на большую площадь и помочь уменьшить локальное движение.

Тем не менее, магнитная фиксация не может устранить все источники деформации. Плоскостность заготовки, внутреннее напряжение, изменение толщины и условия обработки по-прежнему имеют значение. Патрон — это только одна часть установки.

Конструкция полюса также влияет на магнитное проникновение

Магнитное удержание — это не только то, что происходит на контактной поверхности.

Магнитное поле должно проходить через заготовку, чтобы создать полезную удерживающую силу. Поэтому толщина заготовки и магнитные свойства напрямую влияют на то, насколько хорошо поле может выполнять свою работу.

Для более толстых заготовок геометрия полюсов может быть разработана так, чтобы обеспечить более эффективное магнитное проникновение. Это может оказаться важным при более тяжелой обработке, когда на заготовку передаются большие силы резания.

Поэтому покупатель должен сообщить производителю обычную толщину заготовки, прежде чем выбирать патрон.

Без этой информации легко получить магнитную цепь, которая не соответствует реальным обрабатываемым деталям.

Почему ширина полюса меняет распределение поля

Ширина полюса влияет на количество магнитного материала, воздействующего на поверхность патрона, и меняет способ распространения поля вокруг заготовки.

Более широкие полюса могут создать более широкие области магнитного контакта. Более узкие полюса создают более сегментированный рисунок, при этом магнитное влияние концентрируется в более мелких областях.

Какой из них работает лучше, зависит от работы.

Для прецизионного шлифования может потребоваться другое расположение полюсов, чем для чернового фрезерования, поскольку при этом задействованы другие силы. Геометрия заготовки также имеет значение. Большая плоская пластина дает магнитному полю большую площадь контакта, в то время как узкий стержень или деталь неправильной формы могут взаимодействовать с полюсами гораздо менее равномерно.

Это одна из причин, по которой производители магнитных патронов предлагают разные схемы расположения полюсов вместо использования одной конструкции поверхности для каждой модели.

Геометрия магнитного полюса может повлиять на стабильность заготовки

Основное внимание уделяется удерживающей силе, но стабильность не менее важна и после начала обработки.

Фреза или шлифовальный круг могут создавать боковые, восходящие и вращательные силы. Расположение магнитных полюсов помогает распределить удерживающую силу по площади, где фактически поддерживается заготовка.

Когда только небольшая часть детали имеет эффективный магнитный контакт, вероятность смещения заготовки увеличивается, особенно если она длинная, узкая или неровная.

Подходящее расположение полюсов помогает магнитному полю взаимодействовать с достаточной частью заготовки, обеспечивая стабильное позиционирование, оставляя при этом рабочую зону доступной для станка.

Как материал заготовки влияет на требования к конструкции опоры

Разные металлы по-разному реагируют на магнитные поля.

Многие углеродистые стали сильно ферромагнитны и, как правило, хорошо подходят для фиксации заготовок на постоянных магнитах. Некоторые нержавеющие стали также могут быть магнитными, тогда как другие имеют слабый магнитный отклик. Алюминий, медь и латунь обычно не работают с обычными магнитными патронами.

Даже в стальных материалах магнитное поведение может меняться в зависимости от состава и состояния материала.

Поэтому конструкцию стойки не следует оценивать отдельно от материала заготовки.

Если марка материала неизвестна, практическое испытание материала может предотвратить множество догадок.

Состояние поверхности может снизить эффективную удерживающую силу

Магнитная цепь обычно работает лучше, когда между заготовкой и поверхностью патрона имеется тесный контакт.

Даже небольшой воздушный зазор может уменьшить магнитную связь. Ржавчина, окалина, сколы, краска, грязь, неровные поверхности или деформированная заготовка могут создать такой зазор.

Вот почему патрон с высокой номинальной силой удержания может по-прежнему обеспечивать меньшую практическую силу удержания в мастерской.

Поддержание чистоты поверхности патрона и обеспечение правильного прилегания заготовки к поверхности штанги являются основными, но важными этапами технического обслуживания.

Расположение опор может помочь при определенных условиях поверхности, но оно не может полностью компенсировать большой или неравномерный воздушный зазор.

Разные процессы обработки требуют разных характеристик полюсов

Процесс обработки всегда должен быть частью обсуждения выбора патрона.

Поверхностное шлифование обычно используются довольно плоские заготовки, при этом особое внимание уделяется стабильному удержанию и минимизации нежелательных движений.

Фрезерование создает более заметные боковые силы резания, поэтому патрону необходима магнитная цепь и конструкция, способная противостоять движению во время резания.

Электроэрозионная или прецизионная обработка может уделять больше внимания точному позиционированию, повторяемости и обеспечению доступности заготовки.

Тяжелая обработка может потребоваться более прочная конструкция и расположение полюсов, подходящее для толстых и тяжелых заготовок.

Дистрибьюторам может быть недостаточно просто спросить, какой размер патрона нужен клиенту. Если вы спросите, как на самом деле будет использоваться патрон, вы сможете дать гораздо лучшую рекомендацию.

Конструкция полюсов и однородность магнитной силы

Магнитный патрон должен обеспечивать достаточно стабильное удержание по всей рабочей поверхности.

Если поле неровное, некоторые части заготовки могут удерживаться прочно, в то время как другие области вносят гораздо меньший вклад в общую устойчивость.

Производители могут регулировать размеры полюсов и других компонентов магнитной цепи, чтобы создать распределение поля, соответствующее размеру и назначению патрона.

Это становится более сложной задачей по мере увеличения размера патрона. Большая рабочая зона требует более стабильных магнитных характеристик по всей поверхности.

При покупке широкоформатного Постоянные магнитные патроны Поэтому покупателям следует спрашивать о распределении поля и рекомендуемом охвате заготовки, а не обращать внимание только на самый высокий показатель удерживающей силы.

Как материалы постоянных магнитов влияют на работу полюса

Полюсные наконечники являются лишь частью магнитной цепи. Постоянные магниты позади них также влияют на то, насколько сильное магнитное поле может создать патрон.

Различные магнитные материалы могут иметь разные магнитные свойства, температурное поведение, требования к пространству и стоимость. В зависимости от конструкции патрона производители могут использовать неодимовые или другие технологии с постоянными магнитами.

Но сама по себе степень магнита не определяет окончательную удерживающую силу.

Магнитная цепь, геометрия полюса, магнитный путь, воздушный зазор, материал и толщина заготовки — все это влияет на результат.

Это объясняет, почему два патрона с одинаковыми внешними размерами могут показывать заметно разную производительность при реальной обработке.

Как конструкция опоры влияет на температуру и условия обработки

Патроны с постоянными магнитами обычно не нуждаются в непрерывном электрическом питании для поддержания состояния магнитного удержания. Это может быть удобно в механическом цехе, особенно там, где постоянное электрическое соединение нежелательно.

Тем не менее, тепло все равно стоит учитывать.

Шлифование и резка выделяют тепло в заготовке и окружающем ее оборудовании. Изменения температуры могут повлиять на размеры заготовки и, в зависимости от конструкции патрона и материала магнита, также повлиять на магнитное поведение в указанном рабочем диапазоне.

Для прецизионного шлифования покупатели должны учитывать условия охлаждающей жидкости, контроль температуры, плоскостность патрона и тепловое поведение заготовки как часть общей настройки.

Какие вопросы покупателям B2B следует задать производителю магнитных патронов

При выборе магнитных патронов покупатели должны предоставить производителю достаточно информации, чтобы связать конструкцию патрона с реальной работой по механической обработке.

Полезные вопросы включают в себя:

1. Какой шаг полюсов используется?
2. Какой диапазон толщины заготовки рекомендуется?
3. Какие материалы может эффективно удерживать патрон?
4. Какова номинальная удерживающая сила и в каких условиях испытаний она измерялась?
5. Как магнитное поле распределяется по поверхности?
6. Какое состояние поверхности детали предполагается при испытаниях?
7. Какой размер заготовки рекомендуется для этой модели?
8. Можно ли настроить расположение столбов?

Эти вопросы помогают покупателям выйти за рамки одного показателя удерживающей силы и понять, как патрон будет работать при фактическом использовании.

Испытание патрона на реальных заготовках очень ценно

Образец теста часто сообщает вам то, чего не может дать спецификация каталога.

Испытуемая деталь должна быть близка к деталям, используемым в производстве, включая марку материала, толщину, состояние поверхности и размеры. Затем патрон можно проверить в условиях обработки, достаточно близких к конечному варианту применения.

Полезно посмотреть:

• Движение заготовки
• Стабильность позиции
• Деформация поверхности
• Удобство погрузки и разгрузки
• Обеспечение постоянства по всему патрону
• Производительность при наличии СОЖ и стружки

Для OEM-проектов и повторных закупок запись утвержденной конфигурации патрона и условий испытаний также дает обеим сторонам четкую основу для будущих заказов.

Контроль качества имеет значение для точности вехи

Хорошая магнитная конструкция по-прежнему зависит от точности изготовления.

Высота полюса, плоскостность поверхности, размеры сепаратора, положение магнита и допуски обработки могут повлиять на магнитную цепь и конечный результат обработки.

Поэтому производители промышленных магнитных патронов должны проверять как точность размеров, так и магнитные характеристики.

Типичные проверки могут охватывать плоскостность поверхности, размеры полюсов, работу рабочего механизма, внешний вид и силу магнитного удержания.

Для прецизионной обработки точность монтажа также имеет значение. Даже хорошо изготовленный патрон может вызвать проблемы с позиционированием, если он неправильно установлен или обработан на станке.

Выбор правильной конструкции полюса для патронов с постоянными магнитами

Конструкция магнитного полюса напрямую влияет на то, как патроны с постоянными магнитами удерживают различные заготовки. Шаг полюсов, ширина полюсов, расположение магнитной цепи и распределение поля могут влиять на удерживающую силу, стабильность, магнитное проникновение и пригодность патрона для тонких или толстых материалов.

Не существует одной схемы расположения полюсов, подходящей для каждой операции обработки. Тонкие стальные листы, тяжелые блоки, прецизионные шлифовальные детали и заготовки неправильной формы могут предъявлять разные требования к магнитной цепи.

Для покупателей B2B практический подход заключается в том, чтобы начать с реальной заготовки и процесса обработки, а затем сравнить конструкцию патрона с этими условиями. Анализ характеристик опоры, номинальной удерживающей силы, условий испытаний и характеристик образцов дает гораздо более четкое представление о том, будет ли патрон работать должным образом, как только он достигнет производственного цеха.
